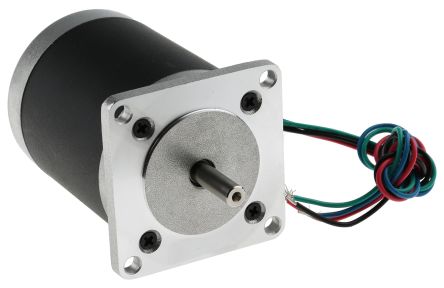

Шаговый двигатель McLENNAN 34HSX-108
Шаг 1.8 °
Крутящий момент 2,3Нм
Количество проводов 8
Номинальное напряжение 75 В постоянного тока
Размер рамы 86 х 86мм
Постоянный магнит типа шагового двигателя
Диаметр вала 9,53 мм
Текущий рейтинг 4.3 A
Расположение обмотки униполярное
Длина вала 28,6 мм
Количество пар полюсов 2
Сопротивление на фазу 0.55Ω
Высокопроизводительные гибридные шаговые двигатели серии 23HSX соответствуют международному стандарту NEMA.
Используются неодимовые магниты высокой энергии
На 50% больше крутящего момента, чем у обычных гибридных типов
8-проводной формат обеспечивает выбор однополюсного или двухполюсного режима
200 шагов / об. При использовании с полноступенчатыми приводами или 400 шагов / об. При использовании в полушаговом режиме
Размеры рамы NEMA |
